Comme nous vous l’expliquions dans notre article sur le projet d’un abri de jardin nous allons nous construire un petit abri qui nous servira de cabane de chantier pendant la construction de notre maison en ossature bois. Nous vous montrons ici en détail tous les plans en 3D.

Nous avons modélisé notre abri de jardin en 3D grâce au logiciel Sketchup. ça nous permet de bien visualiser toutes les étapes et de compter précisément les matériaux dont nous aurons besoin pour la construction. Autre point non négligeable ça permet d’optimiser plein de petits détails et d’anticiper beaucoup de choses. Bref, pas mal de boulot mais ça vaut le coup. On vous détaille ici les plans de notre abri de jardin

La taille de notre abri de jardin

Notre abri de jardin fera 3x3m à l’extérieur (et donc un peu moins à l’intérieur) pour une surface d’un peu moins de 9m² (8.75m² pour être exacte).

Nous avons opté pour un toit en monopente de pente assez faible (pour limiter les besoins en bois). A l’endroit le plus bas nous aurons 1.8m de hauteur sous la toiture et environ 2m au point le plus haut.

Le plancher de l’abri de jardin

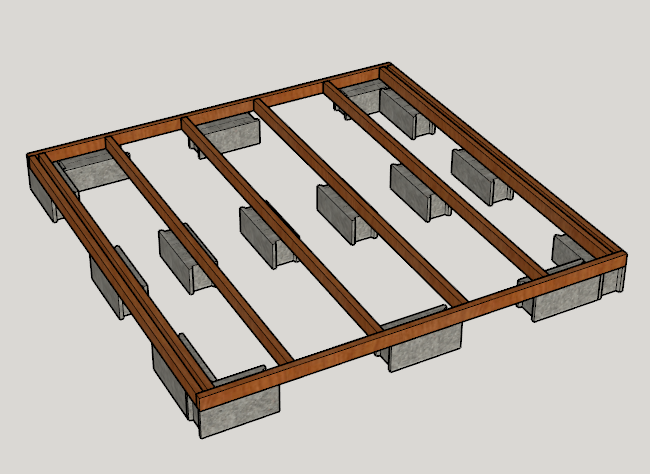

Dans un premier temps l’abri de jardin va reposer sur des parpaings. Nous allons donc faire une dalle en bois de 3x3m pour supporter le poids.

Dalle bois pour l'abri de jardin

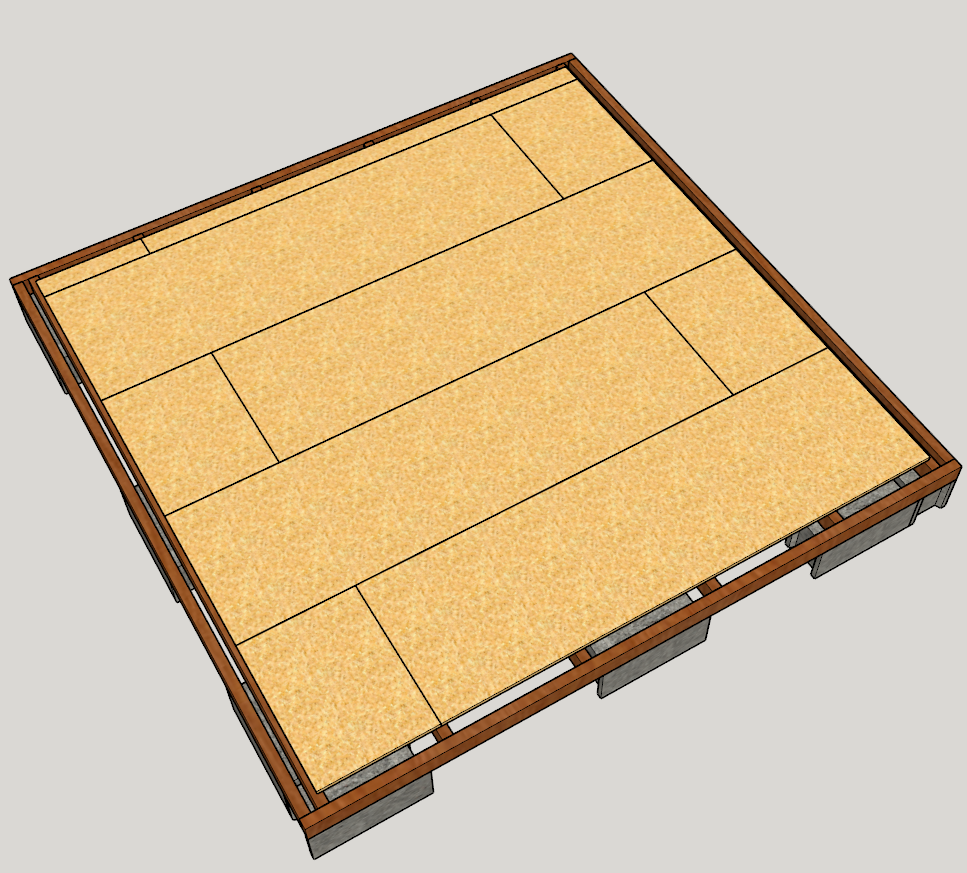

C’est une dalle bois assez classique avec un entraxe de 60 cm entre les solives. Normalement, on devrait poser directement le plancher en OSB dessus, mais comme on veut que les murs soient démontables, on a fait les choses un peu différemment. Le plancher en OSB sera « à l’intérieur » des murs comme ça :

Le plancher en bois de l'abri de jardin

Mais ça nous oblige à rajouter deux solives pour supporter les extrémités des dalles en OSB et nos solives. Nos murs seront fixés grâce à des boulons qui passeront entre ces deux solives.

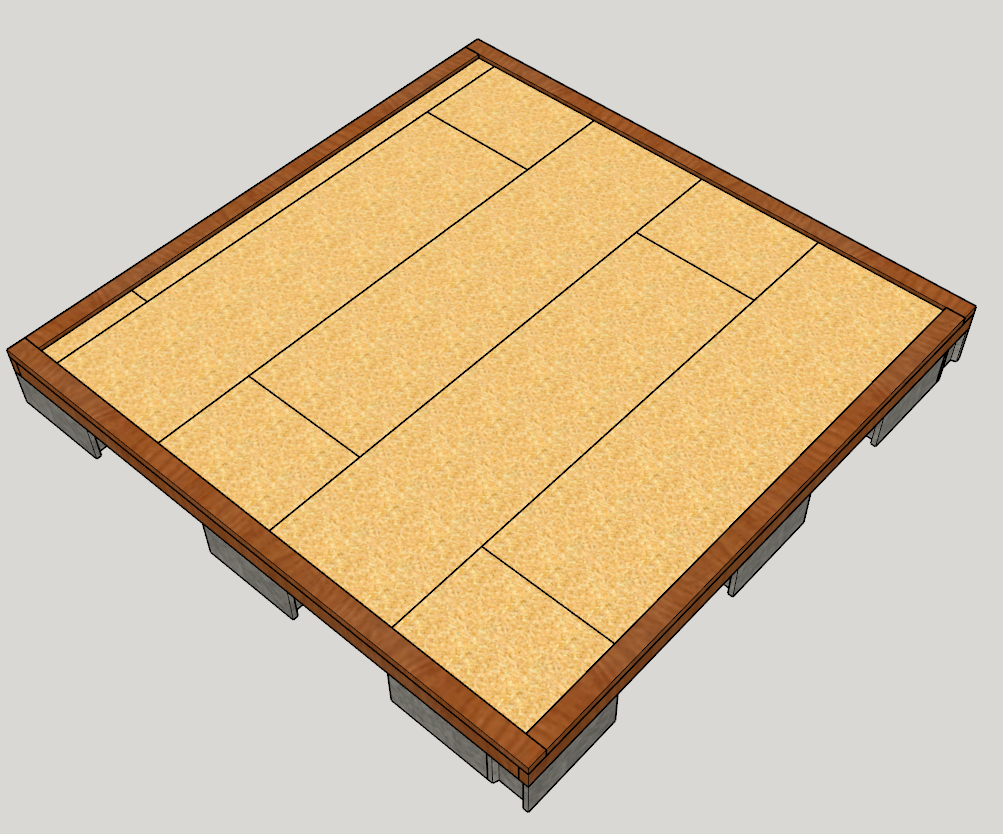

Nous mettrons une lisse basse vissée à la dalle sur tout le tour :

Lisse basse de l'abri de jardin

Les murs viendront se poser dessus.

L’ossature des murs de l’abri de jardin

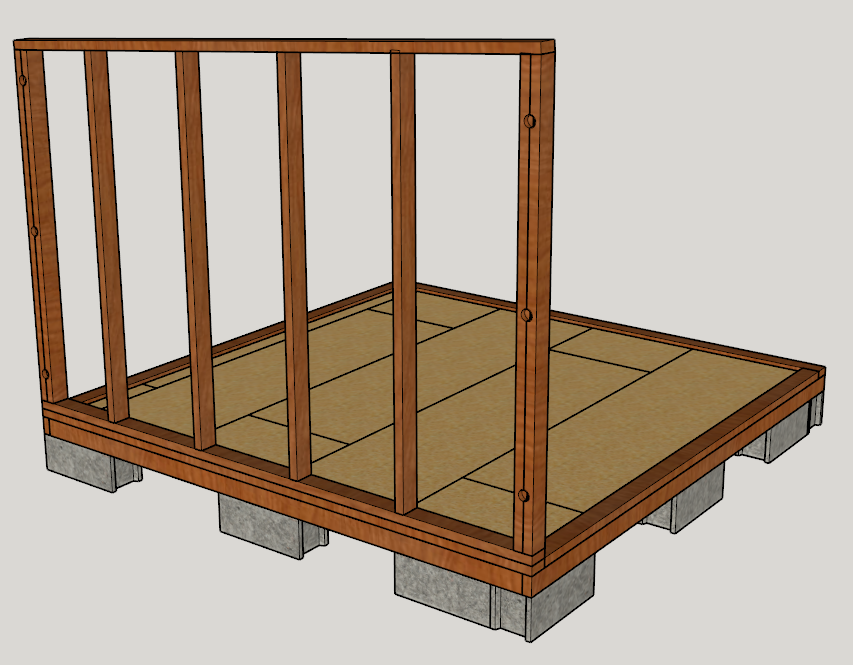

Nos murs sont également conçus avec une entraxe entre les montants de 60 cm (ça nous permettra de l’isoler plus tard si on veut).

Ossature de l'abri de jardin

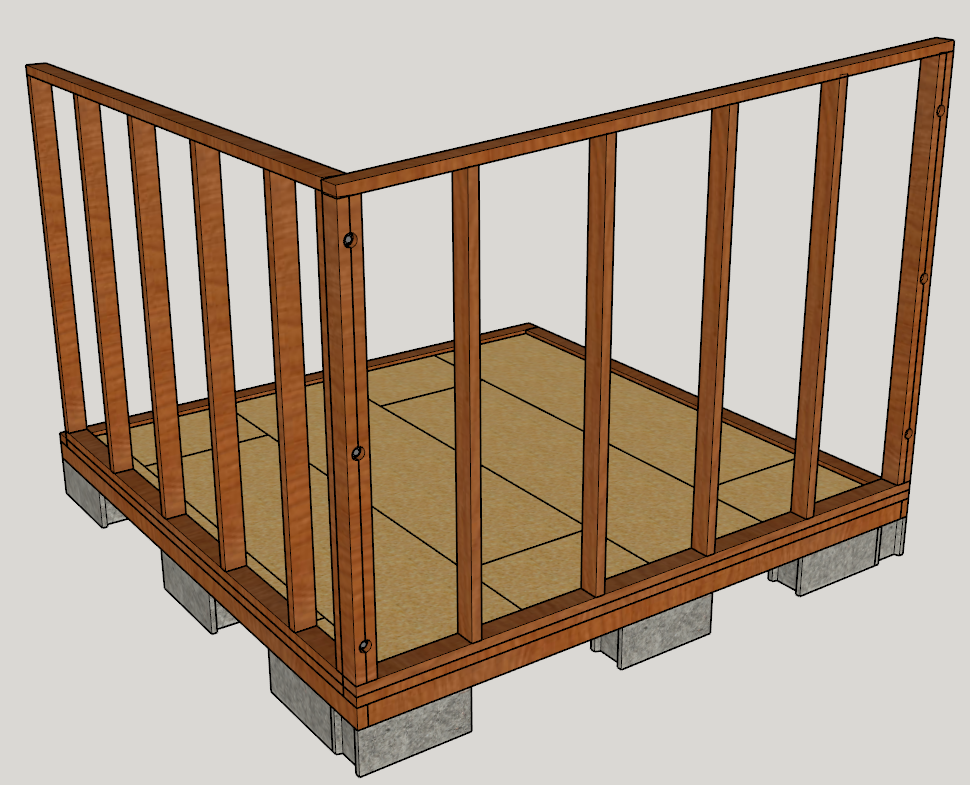

Sur les extrémités des murs nous avons doublé les montants pour pouvoir utiliser des boulons pour fixer entre eux les murs. Cela va nous permettre de les démonter facilement si nécessaire. Nous avons prévu un petit trou pour que la tête du boulon soit à l’intérieur des montants de façon à ce que nous puissions ajouter l’OSB du contreventement par dessus.

Fixation des murs de l'abri de jardin

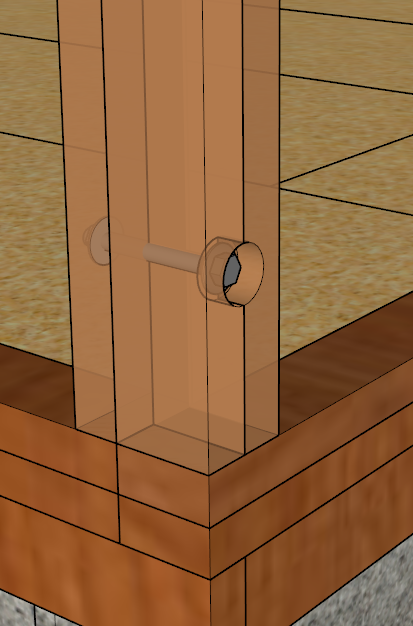

Et voici une vu en transparence de notre méthode de fixation des murs :

Boulonnage des murs de l'abri de jardin

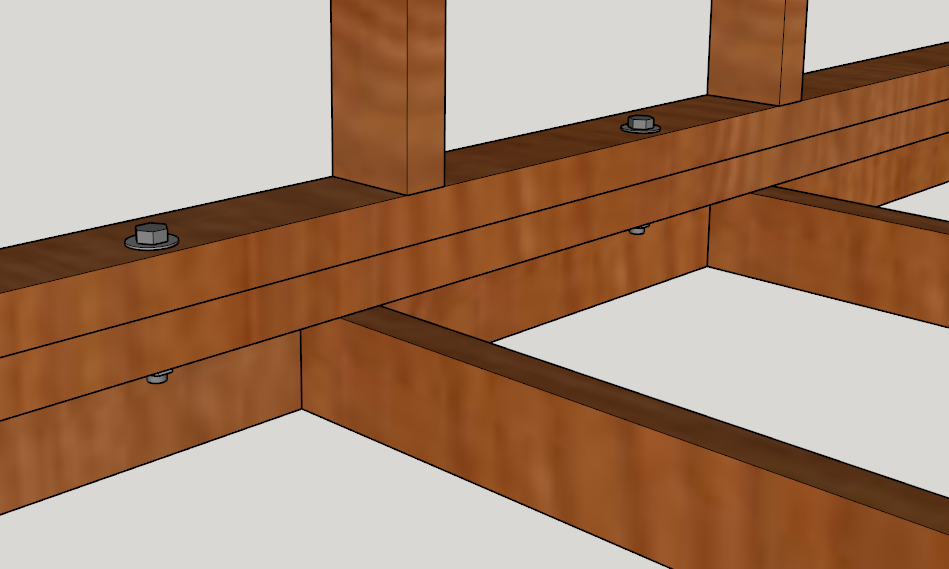

Pour la fixation avec la dalle bois, on utilise également des boulons qui maintiennent l’ossature des murs avec la lisse basse. On pourra donc démonter les murs assez facilement.

Fixation ossature murs avec la lisse basse

Nous aurons une seule ouverture : une porte. Nous doublons les montants et ajoutons un linteau autour de son futur emplacement pour reprendre les charges.

Renforts porte abri jardin

Le contreventement de l’abri de jardin

Le contreventement permet de rigidifier la structure et d’éviter sa déformation. Nous avons choisi de le faire en OSB3 de 9 mm. Les panneaux d’OSB viennent se visser directement sur les montants de l’ossature. Par contre il faut un sacré paquet de vis : tous les 150 mm sur les pourtours et tous les 300 mm sur les montants du milieu de chaque panneau d’OSB.

Contreventement en OSB3 pour l'abri de jardin

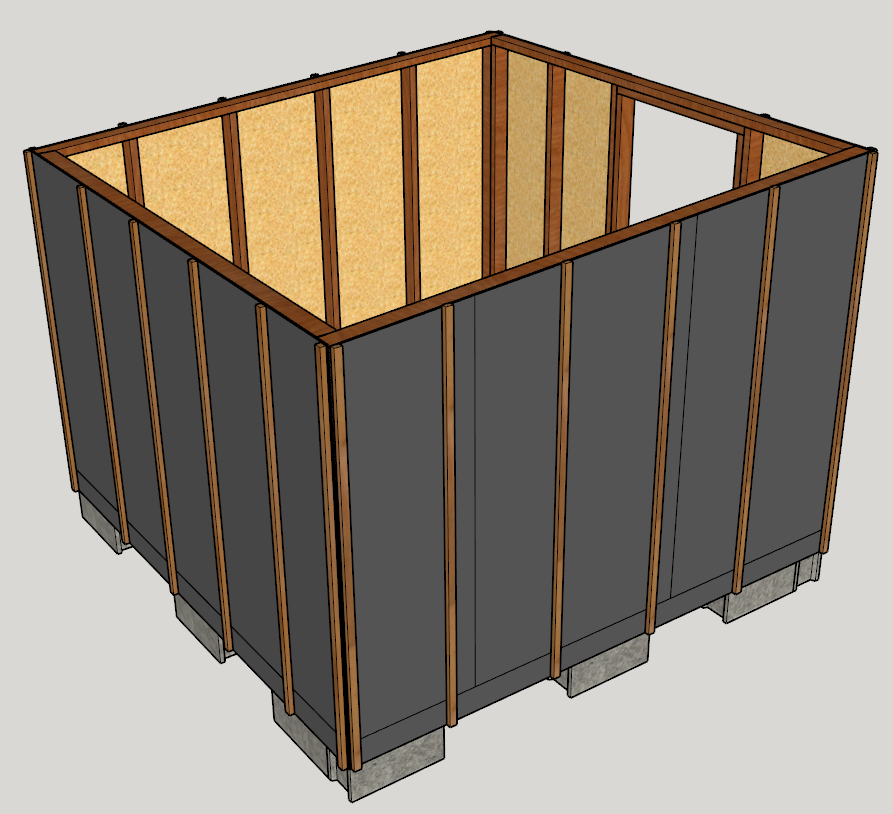

 Le pare-pluie de l’abri de jardin

Pour protéger notre abri de jardin de l’infiltration de la pluie, nous posons dessus un pare-pluie souple. Le pare-pluie sera posé en bande tout autour de l’abri, nous ne ferons pas de séparation entre chaque mur même si nous voulons garder la possibilité de pouvoir démonter l’abri, le pare-pluie sera coupé à ce moment-là.

Le pare-pluie de l'abri de jardin

Pour que le pare-pluie reste solidement en place, nous le fixons avec des liteaux de 27x38mm directement vissés dans les montants de l’ossature des murs.

Le bardage de l’abri de jardin

Plus tard (lorsqu’on aura de l’argent en fait :D), on ajoutera un bardage en douglas. Celui-ci sera fixé directement sur les liteaux qui maintiennent le pare-pluie en place grâce à des pointes.

le bardage en douglas de l'abri de jardin

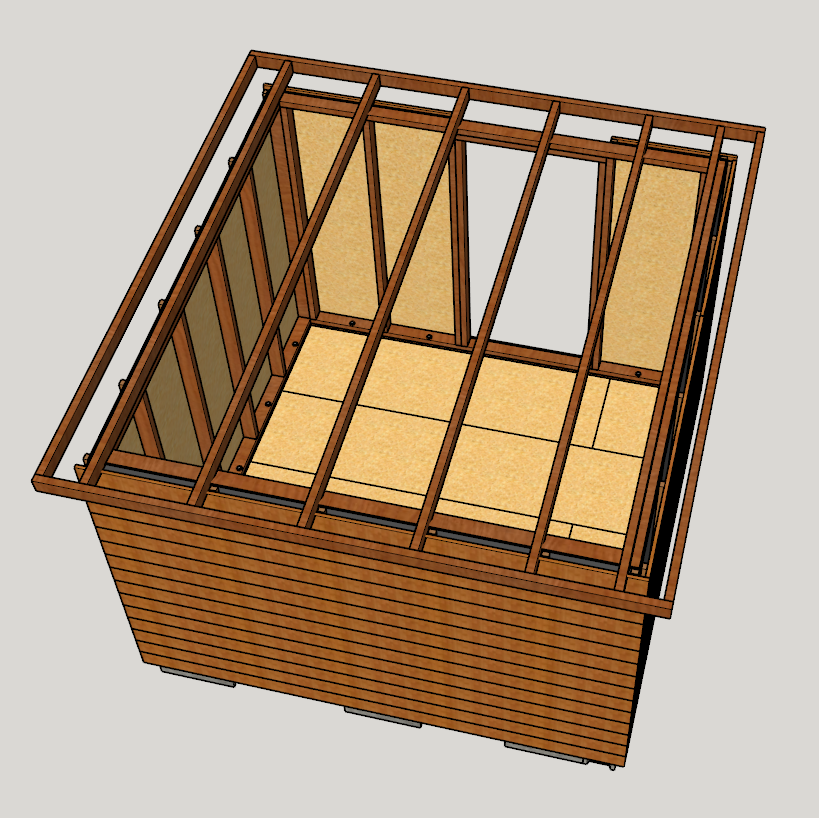

L’ossature du toit de l’abri de jardin

Pour les toits, on utilise encore des montants douglas en 45x95mm. On créé un débord de toit d’environ 20 cm pour protéger dans un premier temps le pare-pluie puis par la suite le bardage.

La structure du toit de l'abri de jardin

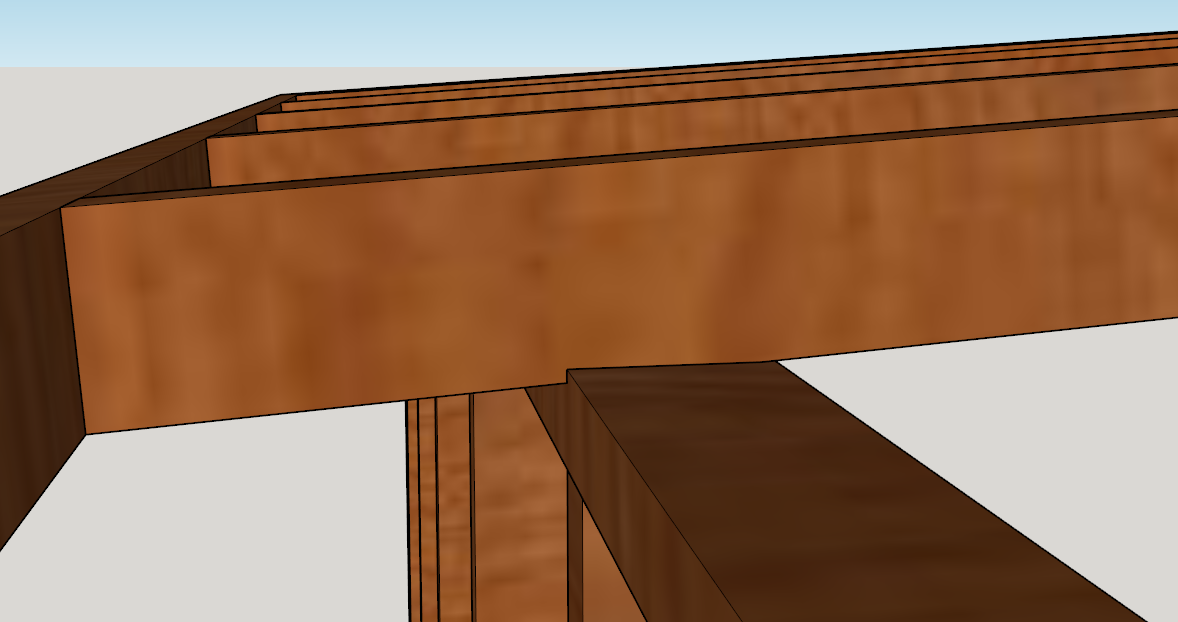

Les pannes sont posées sur les structures des murs grâce à une petite entaille, pour que l’appui soit bien stable et réparti.

Pannes abri jardin

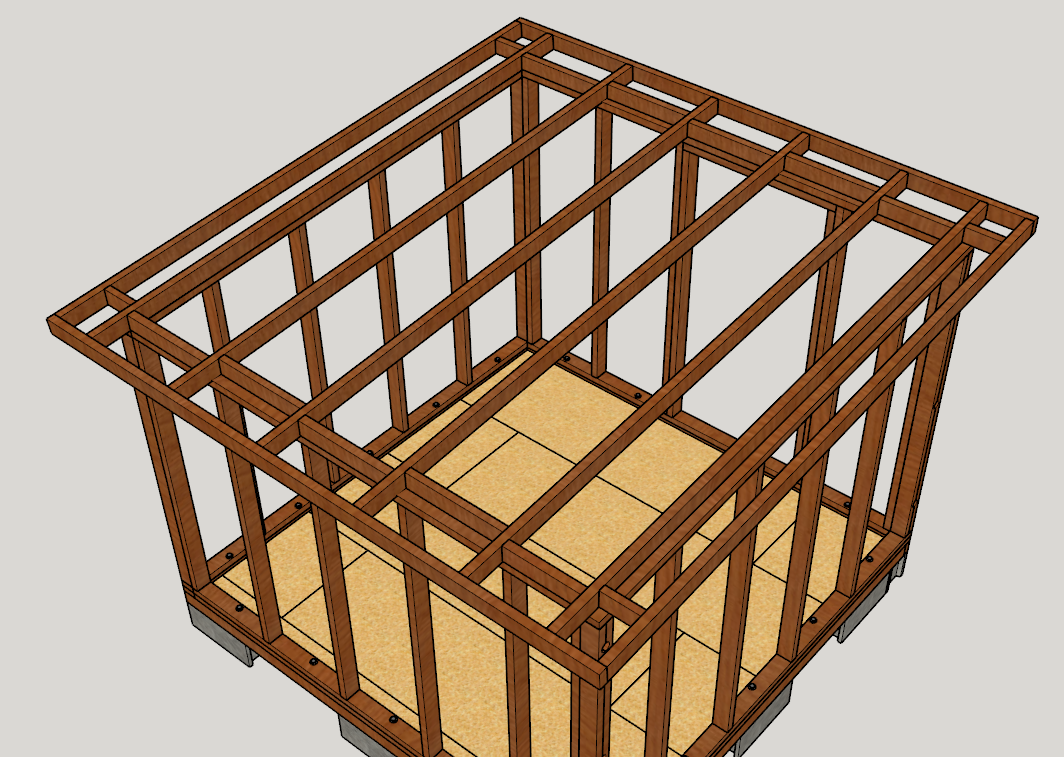

On ajoutera ensuite des sortes d’entretoises qui permettrons de bien fixer les pannes et d’éviter les courants d’airs par le dessous de la toiture.

Entretoises pour fixer les pannes de la toiture

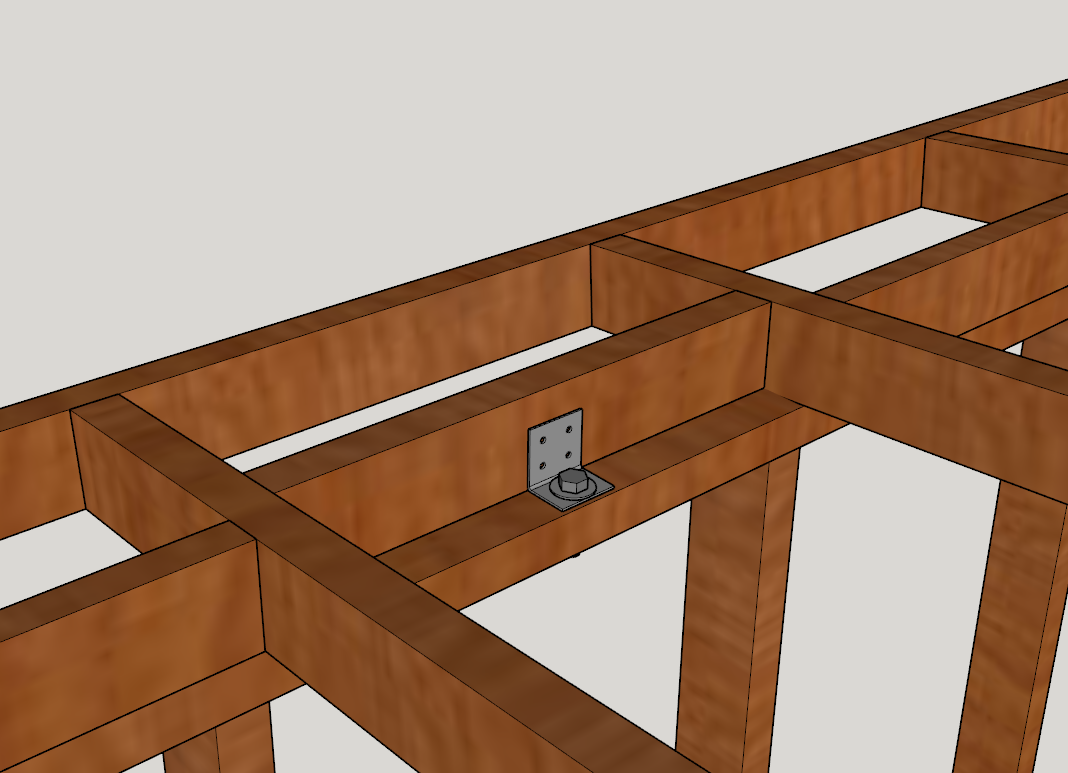

Enfin, pour fixer le toit de façon démontable avec les murs, nous utiliserons des équerres fixer avec des vis à bois sur les entretoises du toit et avec des boulons sur l’ossature des murs.

Fixation du toit sur l'ossature des murs



Contreventement du toit de l’abri de jardin

Tout comme les murs, nous avons prévu de mettre de l’OSB3 en 9mm pour rigidifier le toit.

Contreventement du toit de l'abri de jardin

Pare-Pluie pour la toiture de l’abri de jardin

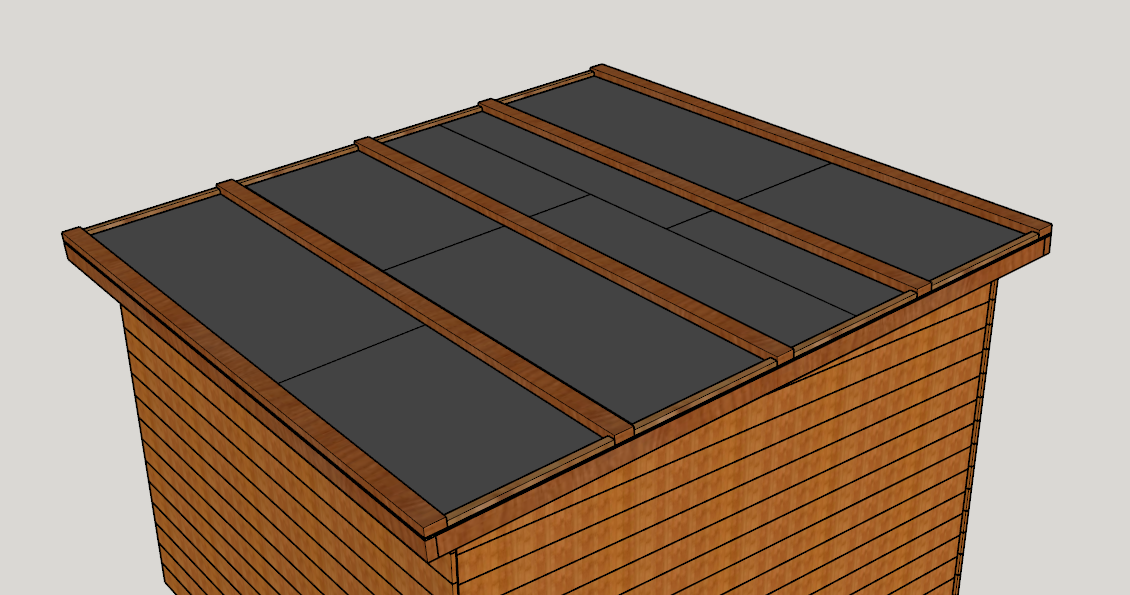

Le pare-pluie sera posé sur l’OSB et fixé à l’aide de morceau de douglas en section 45x95mm.

Pare-pluie du toit de l'abri de jardin

Sur les extrémités, on rajoutera également des petits liteaux de 27x38mm de façon à ce qu’il n’y ai aucune prise d’air au niveau du pare-pluie tout en laissant la possibilité à l’air de circuler pour que l’humidité puisse s’évacuer.

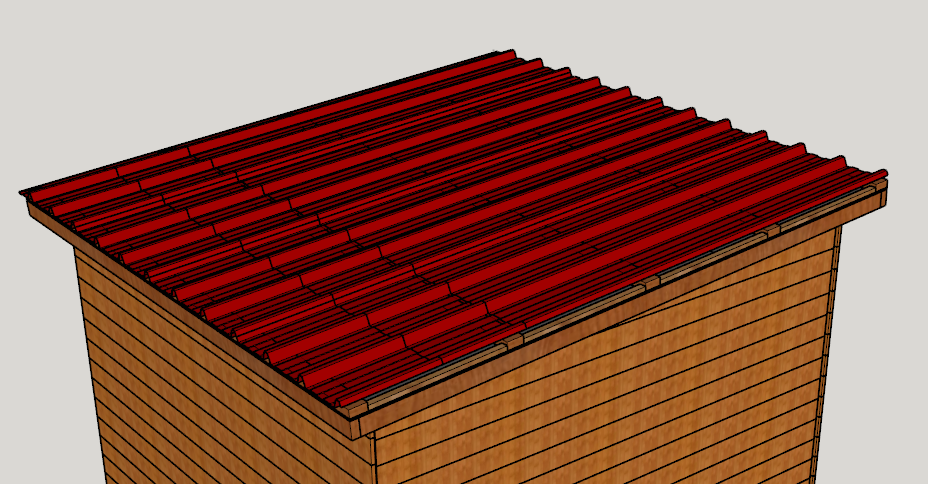

Bac acier de la toiture de l’abri de jardin

Le bac acier est ensuite posé sur les morceaux de douglas qui servent également à maintenir le pare-pluie et visé à l’aide de vis étanches.

Toiture bac acier de l'abri de jardin



La porte de l’abri de jardin

La porte de l’abri de jardin sera réalisée avec les restes des pièces de bois de l’ossature. On ajoutera dessus des chutes d’OSB et plus tard du bardage posé à la verticale. 3 charnières seront fixées pour permettre à la porte de pivoter et un loquet avec cadenas permettra de fermer la porte.

La porte de l'abri de jardin

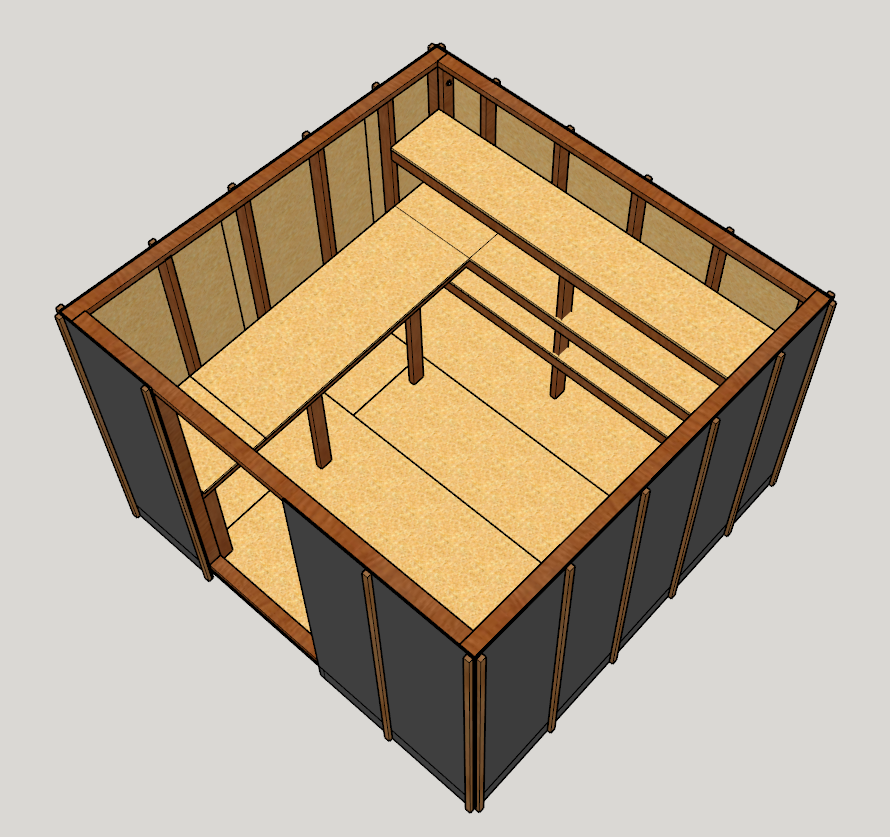

Établi et étagères de l’abri de jardin

Des morceaux de douglas (toujours en 45x95mm) permettront de faire un établi et des étagères. Ces montants seront fixés grâce à des équerres et des boulons dans les montants de l’ossature.

L'établi et les étagères de l'abri de jardin



Vu d’ensemble de l’abri de jardin en 3D

Et voici à quoi devrait ressembler dans son ensemble l’abri de jardin une fois terminé.

L'abri de jardin en 3D

On ajoutera une photo de l’abri une fois qu’on l’aura construit pour comparer avec la version 3D ?
